Connecteurs
Terme générique, regroupe les mousquetons ainsi que les maillons rapides.

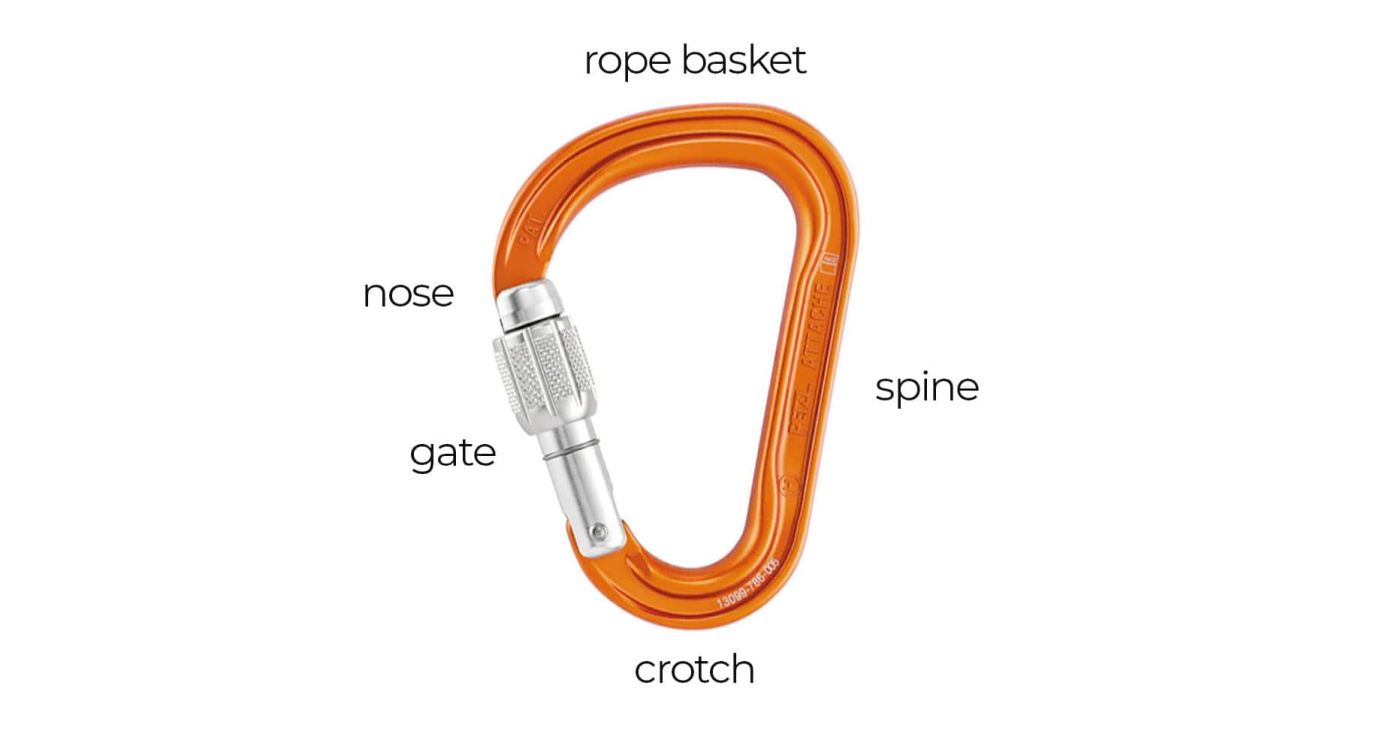

Anatomie
Corps La partie principale, souvent en aluminium ou en acier, qui supporte la charge. Le corps a une forme variable (Plein ou en H), influençant le coulissement de la corde et le poids.
Doigt La partie mobile qui s’ouvre pour permettre l’insertion de la corde ou de l’équipement. Il existe deux principaux types de doigts :
- Doigt simple (non verrouillable) : Un ressort permet au doigt de se refermer automatiquement une fois relâché.
- Doigt verrouillable : Doté d’un mécanisme de verrouillage supplémentaire pour empêcher une ouverture accidentelle
Ressort Situé dans le doigt, il maintient le mousqueton fermé en appliquant une pression pour que le doigt se referme automatiquement après ouverture.
Nez La partie du mousqueton qui se trouve à l’opposé de la charnière du doigt. C’est la zone où le doigt vient se poser lorsqu’il est fermé. Certains mousquetons modernes ont un nez keylock (sans crochet) pour éviter les accrocs avec la corde ou d’autres équipements.
Charnière L’articulation du doigt, qui permet son ouverture et fermeture. C’est un point de faiblesse potentiel, mais il est conçu pour supporter des charges élevées dans les modèles d’escalade.
Fond La partie opposée au doigt, où la corde est censée rester positionnée pendant l’utilisation. Il est souvent plus épais pour éviter l’usure rapide de la corde.
Pontet Sur certains mousquetons, notamment les modèles pour l’escalade artificielle ou l’assurage. Il peut y avoir une petite barre fixe ou mobile qui empêche la corde de sortir accidentellement du mousqueton.
Système de verrouillage
Présent sur les mousquetons à verrouillage, ce mécanisme permet de sécuriser l’ouverture du doigt. Il peut être :
- À vis : L’utilisateur visse manuellement une bague pour verrouiller le doigt.
- Automatique : Un système de verrouillage qui se ferme automatiquement
- twist-lock
- triple-lock
Normes
Les mousquetons utilisés dans des contextes d’escalade, de spéléologie ou dans des travaux en hauteur doivent répondre à des normes strictes pour garantir la sécurité. Voici les principales normes qui s’appliquent.
Normes pour l’escalade et la spéléologie
- EN 12275 : Norme européenne qui définit les exigences pour les mousquetons utilisés en escalade et alpinisme. Elle spécifie notamment les tests de résistance pour les mousquetons dans différentes positions (axe majeur, mineur, avec le doigt ouvert, etc.).
- UIAA 121 : Norme de l’Union Internationale des Associations d’Alpinisme (UIAA). Cette norme complète la norme EN 12275 et impose des critères supplémentaires, comme une résistance minimale de 20 kN pour les mousquetons d’escalade.
Les mousquetons certifiés EN 12275 ou UIAA doivent afficher leur résistance en kilonewtons (kN), selon les tests réalisés sur :
- L’axe majeur (résistance la plus forte),
- L’axe mineur,
- Doigt ouvert.
Normes pour les travaux en hauteur
EN 362 : Norme européenne pour les connecteurs utilisés dans les équipements de protection individuelle (EPI) pour les travaux en hauteur. Elle régule les mousquetons pour les systèmes antichute, de retenue, de sauvetage et de maintien au travail.
Selon cette norme, les mousquetons doivent passer des tests de résistance à des forces importantes et être équipés de systèmes de verrouillage automatiques ou manuels pour éviter les ouvertures accidentelles.
- axe majeur : 15 kN (résistance la plus forte),
- axe mineur : 7 kN
- Doigt ouvert : 7 kN
EN 365 : Norme qui définit les exigences générales pour l’inspection, la maintenance, et la durée de vie des équipements de protection individuelle, y compris les mousquetons utilisés en travail en hauteur. Elle ne fixe pas directement des valeurs minimales de résistance pour les mousquetons ou les connecteurs
Ce qu’il faut retenir
Les mousquetons doivent également avoir un marquage clair avec le numéro de la norme, la résistance en kN, et les informations du fabricant pour une utilisation en toute sécurité.
- Il faut qu’ils aient une résistance minimale de 20 kN
- Norme UIAA 121, EN 12275 ou EN 362. Les autres sont à éviter

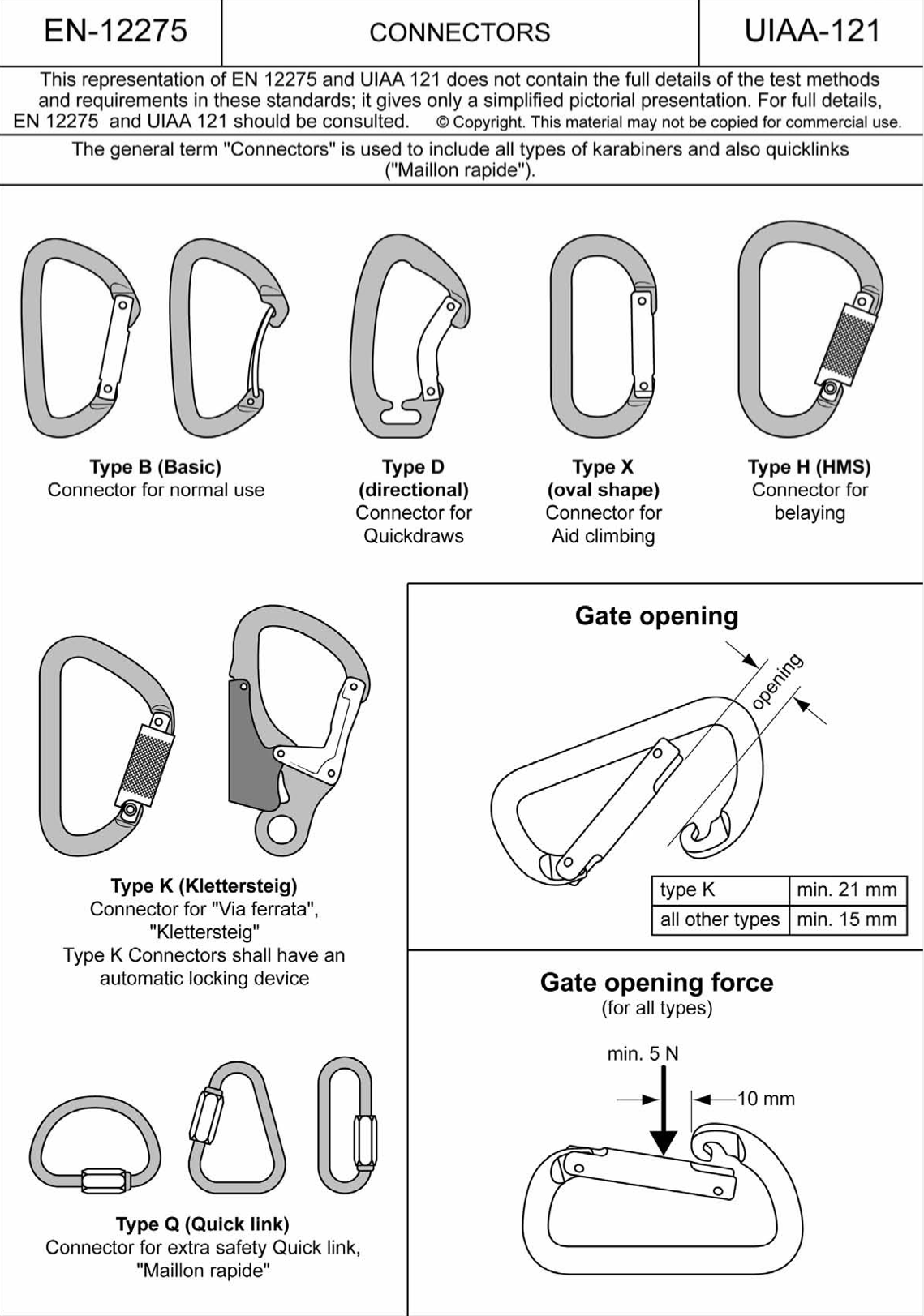

Classification norme EN 12275
B
(Basic) : Mousqueton polyvalent, généralement utilisé pour des connexions de base, comme attacher des cordes, des sangles, ou des dispositifs d’assurage.D
(Directionnel) : Mousqueton conçu pour assurer une charge dans une direction spécifique, minimisant le risque de charge latérale ou d’utilisation incorrecte.X
(Double directionnel) : Comme les mousquetons forme de D, mais conçus pour gérer des charges dans deux directions différentes, assurant une sécurité supplémentaire.H
(HMS) : Mousqueton en forme de poire ou de “HMS”, principalement utilisé pour l’assurage avec un demi-cabestan (HMS signifie “Halbmastwurf” en allemand).K
(Klettersteig) : Spécifiquement conçu pour les via ferrata. Ces mousquetons sont dotés d’un mécanisme de verrouillage automatique pour une sécurité accrue.Q
(Quick link) : Maillon rapdie. Utilisé pour des ancrage ou réchapes.
Formes

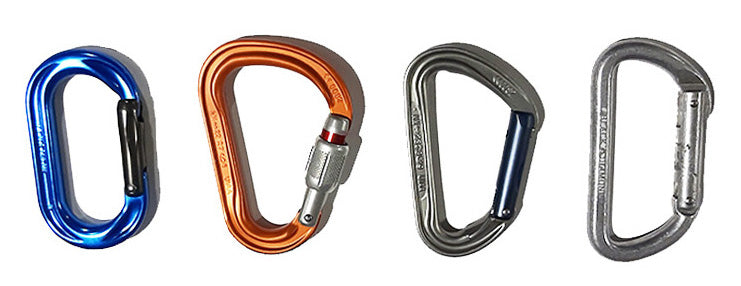

Sur cette image, de gauche à droite : Ovale, Poire, D asymétrique et D
Ovale
Types : X
, certains B
Le mousqueton le plus simple. Le fond et le doigt sont parallèles, travaille dans l’axe
Utile et conseillé pour les poulies, bloqueur, jumars etc car cela fait travailler le monsqueton et le matériel dans l’axe
Utilisation | Oui | Non | Remarques |
---|---|---|---|
Noeuds | X | Manqe de place | |
Assurage | X | Peut se retourner, Moins robuste que le D | |
Poulies | X | Travaille dans l’axe | |
Connections | X | Travaille dans l’axe |
D et D asymetriques
Types : B
certains D
À privilégier par défaut, connecteur simple (ex: vache, dégaine).
Le D simple a le fond parallèle au doigt contrairement à celui asymétrique. On ne trouve casiment que des D asymètriques
La corde va souvent se placer aux extrémités du fond (donc à l’opposé du doigt) c’est là que le connecteur a le plus de résistance.
Le fond et le doigt ne sont pas parralèles.
Utilisation | Oui | Non | Remarques |
---|---|---|---|
Noeuds | X | Dépanage | |
Assurage | X | Dépanage | |
Poulies | X | Dépanage | |
Connections | X |
Poire
Types : H
, K
ou certains B
et D
C’est le mousqueton officiel pour l’assurage et le rappel.
Ils peuvent être utilisés comme un mousqueton de type B, mais il n’est pas recommandé de le faire : en raison de leur forme, ils ont tendance à bouger, et la corde a tendance à travailler près du doigt, ou transversalement, perdant l’axe de force et diminuant donc sa résistance.
Utilisation | Oui | Non | Remarques |
---|---|---|---|
Noeuds | X | ||
Assurage | X | Travaille près du doigt | |
Poulies | X | Travaille près du doigt, bouge beaucoup | |
Connections | X | Travaille près du doigt |
Rmq : Il existe des modèles directionnels (avec un pontet) pour éviter l’effet de retournement
Exemples d’application
Application | Poire | D | Ovale | Remarques |
---|---|---|---|---|
Cabestan | X | X | X | |
Assurage | X | X | Peut être automatique double lock minimum | |
Rappel | X | X | Peut avoir un corps en H pour rajouter de la friction | |
Vache | X | |||
Progression | X | X | Peut avoir un doigt fil pour la légèreté | |
Poulie | X | Pour travailler dans l’axe | ||
Via Ferrata | X | X | De type K, privilégier le simple lock pour la rapidité | |
Ancrage | X | X | Privilégier la resistance la plus élevée |
